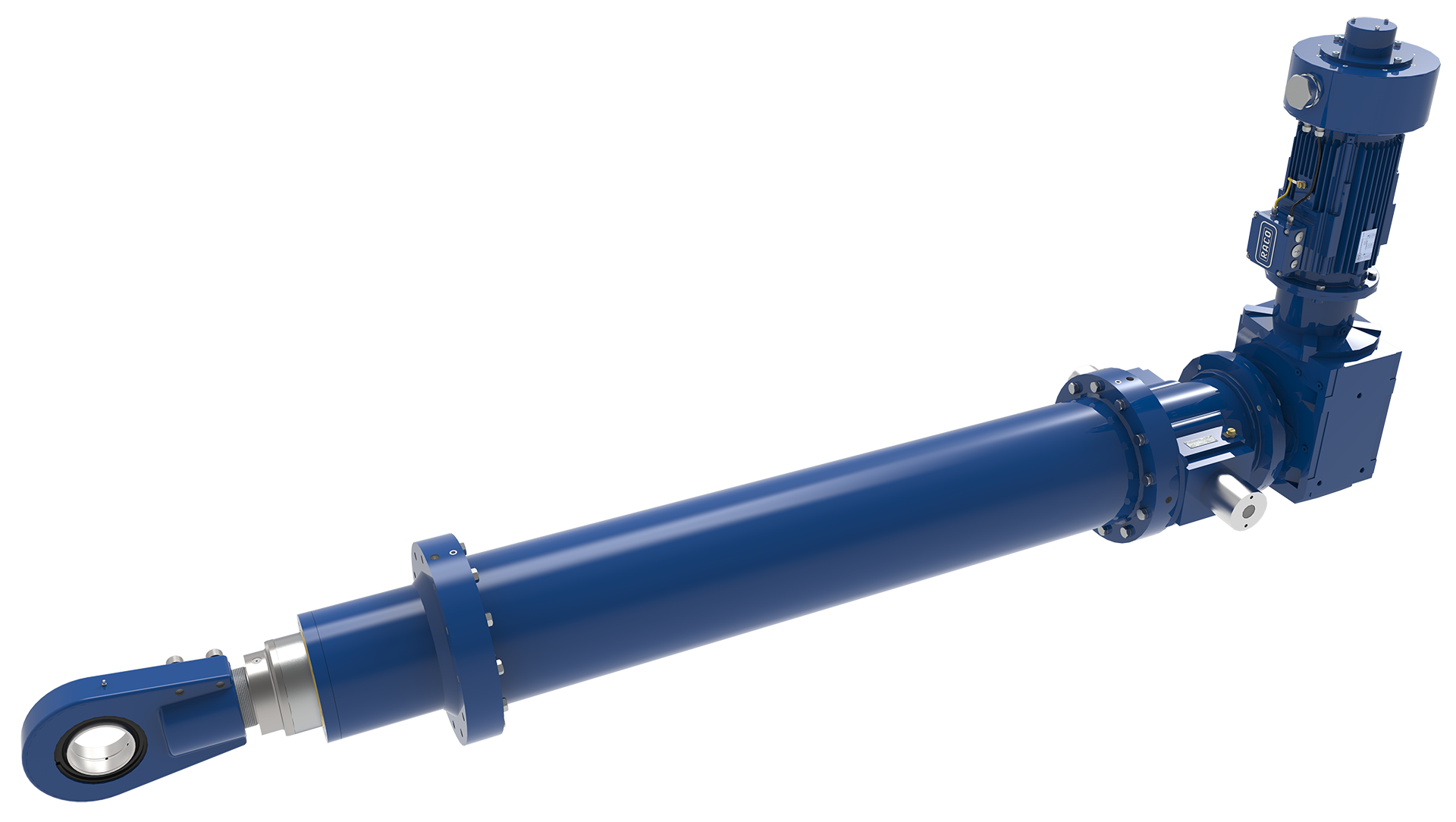

Was ist ein Elektrozylinder?

Ein Elektrozylinder ist ein Linearantrieb, der elektrische Energie direkt in eine geradlinige Bewegung umwandelt. Als mechatronischer Stellantrieb ist er die elektromechanische Alternative zu Pneumatik- oder Hydraulikzylindern – jedoch ohne Druckluft, Öl oder zentrale Medienversorgung.

Strom rein. Bewegung raus. Kontrollierbar auf den Millimeter.

RACO-Elektrozylinder® sind dafür ausgelegt, präzise, wiederholgenau und wartungsarm lineare Bewegungen zu realisieren – von einfachen Hubbewegungen bis hin zu komplexen, synchronisierten Achsen mit Synchronlaufsteuerung. Ob kompakter Linearantrieb oder leistungsstarker Elektrozylinder Schwerlast mit Kräften bis 1.400 kN: Unsere lineare Antriebstechnik deckt das gesamte Spektrum ab.

Wie funktioniert ein Elektrozylinder? Aus welchen Baugruppen besteht er?

Elektromotor

Meist ein Servomotor oder ein hochdynamischer DC-Motor. Er liefert Drehbewegung, Drehmoment und Drehzahl – exakt steuerbar.

Getriebe

Das Getriebe passt Drehzahl und Drehmoment an die Anwendung an. Je nach Auslegung werden hohe Kräfte, hohe Geschwindigkeiten oder feine Positionierung priorisiert.

Spindel-Mutter-System

Die rotierende Bewegung wird hier in eine lineare Hubbewegung umgesetzt. Das Spindel-Mutter-System ist das Herzstück jedes Elektrozylinders – und entscheidend für Leistung, Präzision und Lebensdauer. RACO fertigt beide Varianten in eigener Produktion:

  • Kugelgewindetriebe bzw. Kugelumlaufspindel – für höchste Dynamik, Effizienz und Positioniergenauigkeit. Ideal für Anwendungen mit hohen Zyklusraten und schnellen Verfahrbewegungen. Das Kugelgewindegetriebe minimiert Reibung und maximiert den Wirkungsgrad.
  • Trapezgewindetriebe bzw. Trapezgewinde – für Robustheit, hohe Haltekräfte und Selbsthemmung. Bewährt in zahlreichen Industrieanwendungen, in denen Zuverlässigkeit und Langlebigkeit im Vordergrund stehen.

Die Wahl zwischen Kugelgewindegetriebe und Trapezgewindetriebe hängt von Ihrer spezifischen Anwendung ab – wir beraten Sie bei der optimalen Auslegung.

Führung und Gehäuse

Sie nehmen Querkräfte auf, schützen die Innentechnik und sorgen für stabile, spielfreie Bewegung. Optional mit Aufsetzriegel für mechanische Sicherung in definierten Positionen.

Sensorik & Steuerung

Position, Geschwindigkeit, Kraft oder Endlagen können überwacht, geregelt und dokumentiert werden. RACO bietet ein umfangreiches Portfolio an Feedback-Systemen für präzise Stellungsrückmeldung und Positionsrückmeldung:

  • Multiturn Encoder für absolute Positionserfassung über mehrere Umdrehungen
  • Inkrementalgeber für hochauflösende relative Positionsmessung
  • Weggeber für direkte lineare Wegmessung
  • Endschalter und Sicherheitsendschalter für zuverlässigen Endlagen- und Überfahrschutz

Verfügbar als Elektrozylinder mit Steuerung – inklusive RACO Controller oder RACO PLC für sofort einsatzbereite Antriebssysteme mit präziser Achsensteuerung.

Ein Blick ins Innere eines RACO-Elektrozylinders®

Stellt man sich einen aufgeschnittenen Elektrozylinder vor, erkennt man schnell den entscheidenden Unterschied zu Pneumatik oder Hydraulik:

  • Kein Öl
  • Keine Leckagen
  • Keine Druckluftverluste
  • Keine unkontrollierte Bewegung

Stattdessen:

  • ein präzise abgestimmtes elektromechanisches System
  • eng verzahnte Mechanik und Elektronik
  • reproduzierbares Verhalten über tausende Zyklen

Das Ergebnis: Bewegung, die sich exakt planen, messen und wiederholen lässt.

Was ist das Besondere an Elektrozylindern?

Präzision & Wiederholgenauigkeit

Positionen lassen sich exakt anfahren, speichern und beliebig oft reproduzieren – mit einer Positioniergenauigkeit von ca. 0,05 mm pro 300 mm Verfahrweg. Die präzise Positionsrückmeldung über Encoder oder Weggeber macht jeden Zyklus nachvollziehbar.

Energieeffizienz

Energie wird nur bei Bewegung verbraucht – nicht permanent wie bei Druckluftsystemen. Das senkt Betriebskosten und verbessert die Energiebilanz Ihrer Anlage.

Sauberkeit

Ideal für Lebensmittel-, Pharma- oder Reinraumanwendungen. Kein Öl, keine Leckage, keine Kontaminationsgefahr. Für sicherheitskritische Anwendungen bietet RACO zudem spezielle Sicherheitsverstellgeräte.

Flexibilität

Hub, Geschwindigkeit und Kraft sind softwareseitig einstellbar – ohne mechanischen Umbau. Änderungen im Bewegungsprofil? Eine Parameteranpassung am RACO Controller oder der RACO PLC genügt.

Prozessfähigkeit

Kraft-, Weg- und Zeitüberwachung machen Elektrozylinder Industrie-4.0-fähig. Integrierte Sensorik wie Multiturn Encoder und Inkrementalgeber liefert die Daten für vorausschauende Wartung und Prozessoptimierung.

Typische Einsatzgebiete von RACO-Elektrozylindern®

RACO-Elektrozylinder® kommen überall dort zum Einsatz, wo lineare Bewegung intelligent gelöst werden soll:

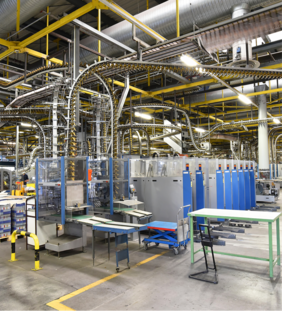

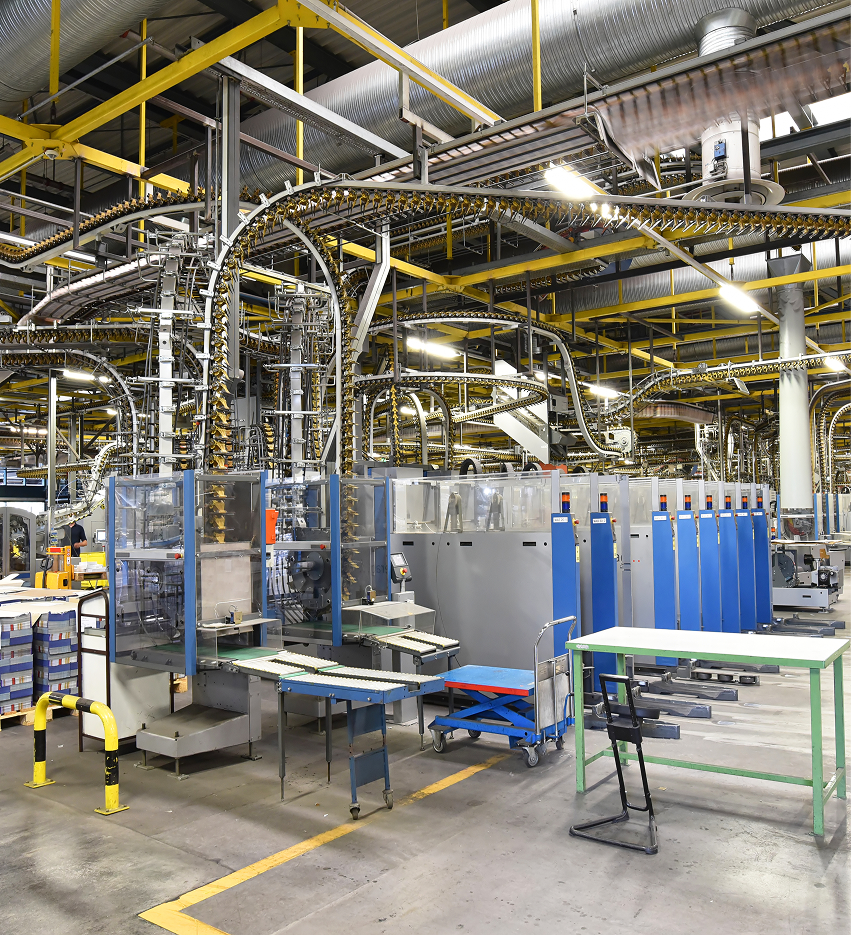

  • Maschinen- und Anlagenbau
  • Montage- und Prüfsysteme
  • Verpackungstechnik
  • Medizintechnik
  • Lebensmittel- und Pharmaindustrie
  • Automotive & Batteriefertigung
  • Verstell- und Positioniersysteme
  • Maritime und Offshore-Anwendungen – z. B. Launch- und Recovery-Systeme (LARS)
  • Schleusen- und Wasserbautechnik

Von einfachen Hubbewegungen bis hin zu hochpräzisen Achssystemen mit Synchronlaufsteuerung. Ob Schwerlastzylinder für extreme Belastungen oder kompakte Linearantriebe für feinste Positionieraufgaben – unser modularer Baukasten mit über 1.000 Konfigurationsmöglichkeiten macht maßgeschneiderte

Sie benötigen eine individuelle Sonderlösung Antriebstechnik?

Mit über 70 Jahren Engineering-Erfahrung und extremer Fertigungstiefe realisieren wir auch ausgefallene Anforderungen. Gemeinsam entwickeln wir das optimale Antriebskonzept für Ihre Anwendung.
